ورق ضخیم چیست؟ راهنمای گرید، تست UT، برش و خرید پلیت
ورق ضخیم یا پلیت، محصولی برای ساخت قطعات و تجهیزات سنگین است؛ اما ضخامت زیاد به‌تنهایی گرید، مقاومت به خوردگی یا قابلیت استفاده در مخزن تحت فشار را مشخص نمی‌کند. این راهنما انتخاب متریال، کنترل UT، آماده‌سازی و خرید پلیت را پوشش می‌دهد.
ورق ضخیم چیست و چه تفاوتی با ورق گرم معمولی دارد؟

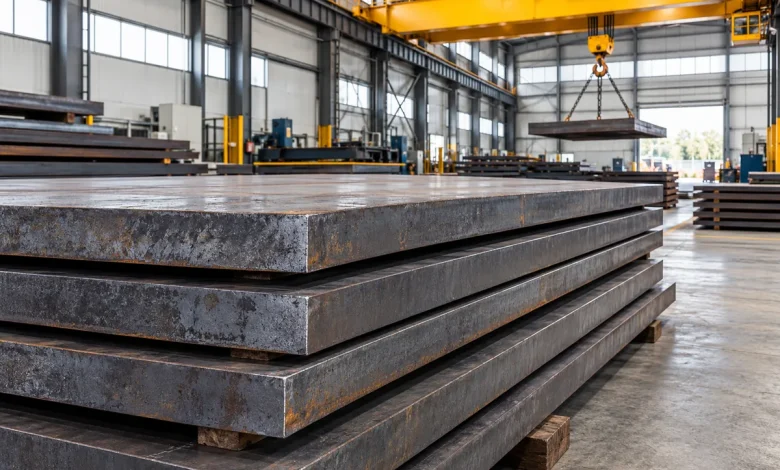

ورق ضخیم که در صنعت فولاد با عنوان پلیت (Plate) شناخته می‌شود، نوعی محصول فولادی با ضخامت نسبتاً زیاد است که برای ساخت تجهیزات سنگین، مخازن تحت فشار، ستون‌های صنعتی، درام‌ها و مبدل‌های حرارتی در صنایع نفت، گاز و پتروشیمی کاربرد دارد. در این راهنما تمرکز بر ضخامت‌های ۱۰ تا ۱۵۰ میلی‌متر است؛ این بازه تعریف جهانی پلیت یا تضمین موجودی همه گریدها نیست.
ورق ضخیم با توجه به ضخامت، ترکیب شیمیایی و خواص مکانیکی خود می‌تواند در ساخت قطعاتی به کار رود که باید بارهای سنگین، فشار عملیاتی یا شرایط دمایی مشخصی را تحمل کنند. انتخاب این محصول صرفاً بر اساس ضخامت انجام نمی‌شود، بلکه گرید فولاد، قابلیت جوشکاری، چقرمگی و الزامات طراحی نیز اهمیت زیادی دارند.
تفاوت ورق ضخیم با ورق گرم معمولی
تفاوت اصلی ورق ضخیم با ورق گرم معمولی به ضخامت، کاربرد نهایی و الزامات فنی تولید مربوط می‌شود. ورق گرم معمولی بیشتر در ساخت قطعات عمومی، سازه‌های فلزی و تجهیزات متعارف استفاده می‌شود؛ اما ورق ضخیم برای پروژه‌هایی مناسب است که به مقاطع سنگین‌تر و مشخصات مکانیکی کنترل‌شده نیاز دارند. البته هر دو محصول ممکن است با فرایند نورد گرم تولید شوند و تفاوت آن‌ها فقط به روش ساخت محدود نیست.
در کاربردهای پتروشیمی، انتخاب ورق ضخیم مناسب باید بر اساس استاندارد طراحی، شرایط فشار و دما، نوع سیال و الزامات جوشکاری صورت گیرد. بررسی گواهی آنالیز و خواص مکانیکی نیز پیش از خرید اهمیت دارد تا محصول انتخاب‌شده با نیازهای فنی پروژه مطابقت داشته باشد.
کاربرد ورق ضخیم در ساخت ستون، درام و مبدل پتروشیمی
ورق ضخیم یکی از مواد اولیه مهم در ساخت تجهیزات سنگین صنایع نفت، گاز و پتروشیمی است و نقش مهمی در استحکام، ایمنی و دوام این تجهیزات دارد. در ساخت ستون‌های تقطیر، برج‌های جذب و تجهیزات جداسازی، از ورق ضخیم متناسب با فشار، دما و شرایط عملیاتی برای تولید بدنه اصلی استفاده می‌شود. این ورق‌ها پس از برش، نورد، شکل‌دهی و جوشکاری، به اجزای استوانه‌ای یا پوسته‌های موردنیاز تبدیل می‌شوند.
انتخاب ضخامت و گرید مناسب باید بر اساس محاسبات مهندسی، استاندارد طراحی و شرایط بهره‌برداری انجام شود؛ زیرا وزن تجهیزات، تنش‌های واردشده و الزامات ساخت، همگی بر مشخصات ورق موردنیاز تأثیر می‌گذارند.
نقش ورق ضخیم در ساخت درام و مبدل حرارتی
درام‌های صنعتی، جداکننده‌ها و مخازن فرایندی نیز از جمله تجهیزاتی هستند که ممکن است برای ساخت بدنه و اجزای تحت فشار آن‌ها از ورق ضخیم استفاده شود. در مبدل‌های حرارتی پتروشیمی، این محصول بسته به طراحی می‌تواند در ساخت پوسته، کانال‌ها و سایر اجزای اصلی کاربرد داشته باشد. برای این تجهیزات، صرفاً بالا بودن ضخامت ورق کافی نیست؛ بلکه مقاومت مکانیکی، چقرمگی، قابلیت جوشکاری و سازگاری با دمای کار و محیط شیمیایی اهمیت زیادی دارد.
همچنین بررسی گواهی آزمون کارخانه (MTC)، کنترل کیفیت جوش و انجام آزمون‌های غیرمخرب مطابق الزامات پروژه، به اطمینان از کیفیت ساخت کمک می‌کند. بنابراین، هنگام خرید ورق ضخیم برای ستون، درام و مبدل پتروشیمی، باید علاوه بر ابعاد و وزن، استاندارد تولید، گرید فولاد و مدارک فنی محصول نیز بررسی شوند تا ورق انتخاب‌شده با الزامات طراحی و بهره‌برداری تجهیزات مطابقت داشته باشد.
تست اولتراسونیک (UT) ورق ضخیم و کلاس‌های پذیرش

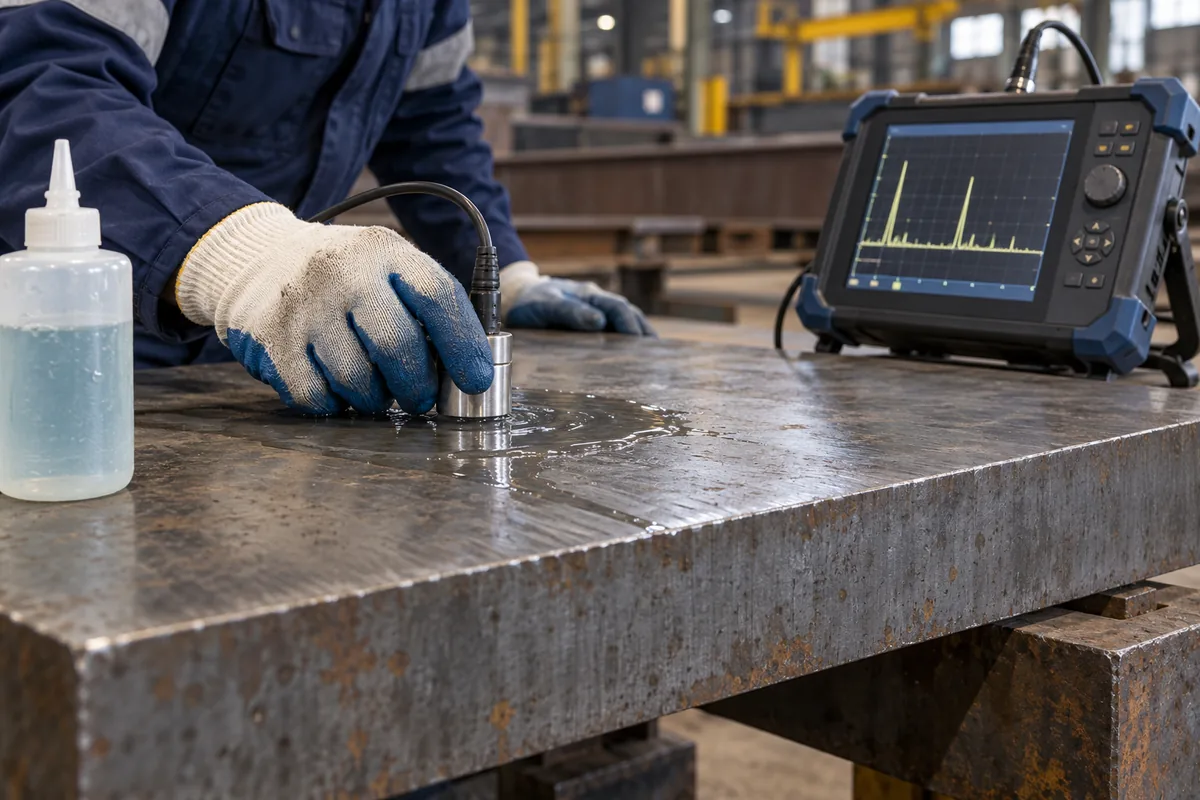

تست اولتراسونیک (Ultrasonic Testing یا UT) یکی از روش‌های مهم آزمون‌های غیرمخرب برای ارزیابی کیفیت داخلی ورق ضخیم است که در صنایع نفت، گاز و پتروشیمی کاربرد گسترده‌ای دارد. در این روش، امواج فراصوت به داخل فولاد فرستاده می‌شوند و بازتاب آن‌ها برای شناسایی ناپیوستگی‌هایی مانند ترک‌های داخلی، حفره‌ها و جدایش‌های لایه‌ای بررسی می‌شود. این عیوب ممکن است در فرایند تولید ایجاد شوند و در صورت شناسایی‌نشدن، بر استحکام، قابلیت جوشکاری و ایمنی تجهیزات سنگین تأثیر بگذارند.
انجام تست UT به‌ویژه برای ورق ضخیم مورد استفاده در ساخت مخازن تحت فشار، ستون‌های پتروشیمی و قطعات حساس اهمیت دارد؛ زیرا بررسی ظاهری به‌تنهایی نمی‌تواند سلامت بخش‌های داخلی فولاد را تأیید کند. روش آزمون، سطح پوشش‌دهی و معیارهای ارزیابی باید بر اساس استاندارد محصول و الزامات فنی پروژه تعیین شوند.
کلاس‌های پذیرش تست UT ورق ضخیم
کلاس‌های پذیرش در آزمون اولتراسونیک مشخص می‌کنند که چه نوع ناپیوستگی و چه میزان از آن برای کاربرد موردنظر قابل قبول است. برای مثال، استاندارد EN 10160 معیارهایی برای آزمون فراصوتی ورق‌های فولادی تخت ارائه می‌دهد و کلاس‌های پذیرش آن بر اساس سطح کیفیت موردنیاز انتخاب می‌شوند. در این استاندارد، کلاس‌های S برای ارزیابی ناپیوستگی‌های داخلی و کلاس‌های E برای بررسی نواحی لبه‌ای تعریف شده‌اند.
انتخاب کلاس مناسب به ضخامت ورق، حساسیت تجهیز و مشخصات سفارش بستگی دارد و نمی‌توان یک کلاس را برای تمام پروژه‌ها مناسب دانست. هنگام خرید ورق ضخیم، بهتر است گزارش UT، استاندارد مرجع، کلاس پذیرش و نتایج آزمون در مدارک کنترل کیفیت و گواهی آزمون کارخانه (MTC) بررسی شوند. همچنین باید توجه داشت که الزامات آزمون و پذیرش ممکن است بر اساس استانداردهای پروژه یا توافق خریدار و تولیدکننده متفاوت باشند.
برش و خم‌کاری ورق‌های ضخیم (پلاسما، اکسی‌گاز و واترجت)
برش و خم‌کاری ورق ضخیم از مراحل مهم آماده‌سازی پلیت برای ساخت تجهیزات صنایع نفت، گاز و پتروشیمی است. انتخاب روش مناسب به ضخامت ورق، نوع فولاد، دقت ابعادی موردنیاز و کیفیت لبه برش بستگی دارد. برش پلاسما با استفاده از قوس الکتریکی و گاز یونیزه‌شده، سرعت مناسبی برای برش بسیاری از ورق‌های فولادی دارد و در ساخت قطعات صنعتی با شکل‌های پیچیده کاربردی است.

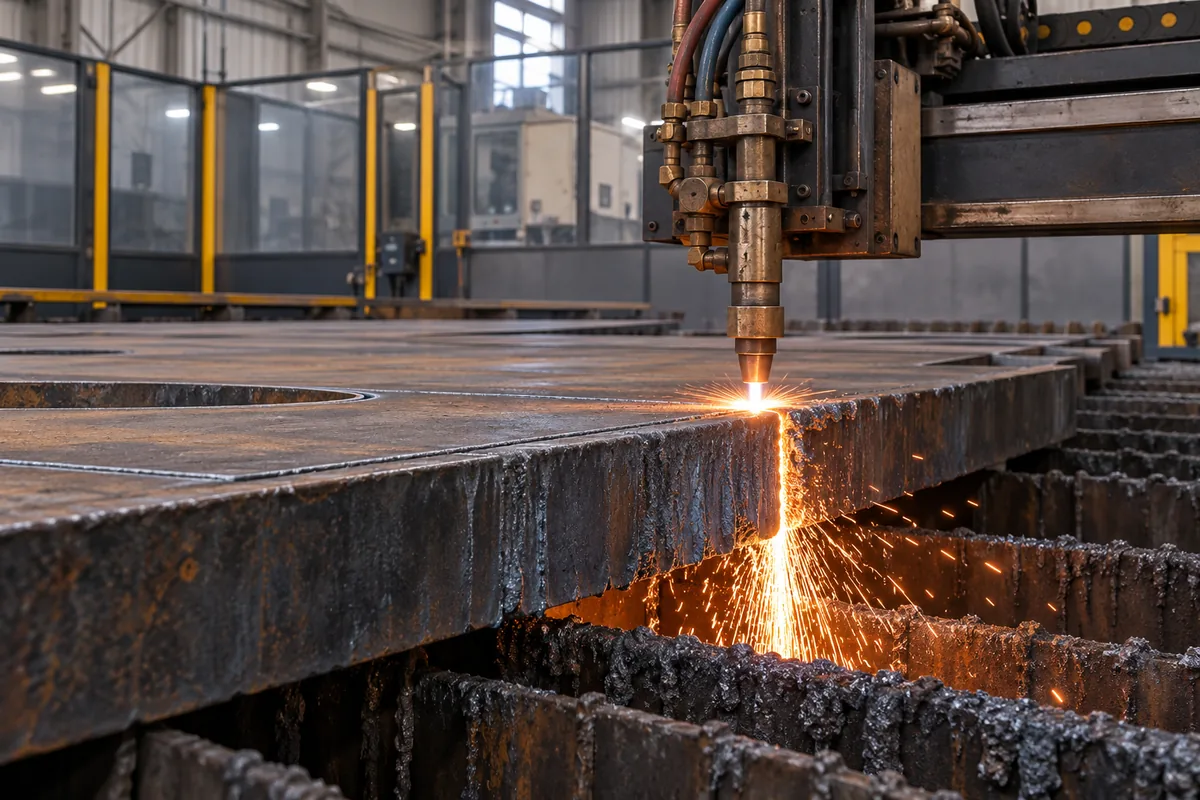

روش اکسی‌گاز نیز با استفاده از شعله پیش‌گرم و واکنش اکسیژن با فلز، برای برش فولادهای کربنی در ضخامت‌های بالا مناسب است. در مقابل، برش واترجت با جریان پرفشار آب و مواد ساینده، بدون ایجاد منطقه متأثر از حرارت، امکان برش دقیق ورق ضخیم را فراهم می‌کند. البته سرعت، هزینه و محدودیت‌های هر روش متفاوت است و باید متناسب با نیاز پروژه انتخاب شود.
نکات مهم در خم‌کاری ورق ضخیم
خم‌کاری ورق ضخیم به تجهیزات قدرتمند، محاسبه دقیق شعاع خم و انتخاب روش مناسب شکل‌دهی نیاز دارد. عواملی مانند گرید فولاد، ضخامت، جهت نورد، شکل قطعه و میزان برگشت فنری می‌توانند بر نتیجه نهایی تأثیر بگذارند. در برخی پروژه‌ها، استفاده از پرس‌برک صنعتی و در موارد خاص، روش‌های شکل‌دهی گرم با کنترل دقیق شرایط فرایند ضرورت دارد.
برای جلوگیری از ترک‌خوردگی، تغییر شکل نامطلوب و ایجاد تنش‌های اضافی، باید حداقل شعاع خم و الزامات سازنده یا استاندارد مربوطه رعایت شوند. همچنین پس از برش ورق ضخیم، بررسی کیفیت لبه‌ها و حذف پلیسه یا نواحی آسیب‌دیده اهمیت دارد؛ به‌ویژه زمانی که قطعه برای جوشکاری مخازن تحت فشار، ستون‌ها یا مبدل‌های حرارتی استفاده می‌شود.
انتخاب صحیح روش برش و خم‌کاری می‌تواند ضایعات مواد را کاهش دهد، دقت ساخت را افزایش دهد و کیفیت نهایی تجهیزات پتروشیمی را بهبود ببخشد.
انواع ورق ضخیم و گریدهای موجود در بازار
ورق ضخیم در بازار فولاد بر اساس ترکیب شیمیایی، خواص مکانیکی، استاندارد تولید، ضخامت و نوع کاربرد در گریدهای مختلف عرضه می‌شود. انتخاب گرید مناسب برای صنایع نفت، گاز و پتروشیمی اهمیت زیادی دارد؛ زیرا تجهیزات صنعتی ممکن است در معرض فشار، دمای بالا، بارهای مکانیکی و شرایط خورنده قرار بگیرند. از گریدهای پرکاربرد می‌توان به فولادهای ساختمانی مانند S355، ورق‌های مخازن تحت فشار مانند ASTM A516 Gr.70 و گریدهای مخصوص دماهای بالا مانند ASTM A387 اشاره کرد.
هرکدام از این محصولات ویژگی‌ها و محدودیت‌های مشخصی دارند و نمی‌توان آن‌ها را بدون بررسی شرایط طراحی جایگزین یکدیگر کرد. همچنین ورق ضخیم ممکن است در وضعیت‌های مختلفی مانند نوردشده، نرماله‌شده یا نورد کنترل‌شده تولید شود که این موضوع بر خواص نهایی و کاربرد آن تأثیر می‌گذارد.
معرفی گریدهای رایج ورق ضخیم در صنایع پتروشیمی
ورق ASTM A516 Gr.70 معمولاً برای ساخت مخازن تحت فشار در شرایطی که الزامات طراحی با مشخصات این استاندارد مطابقت داشته باشد، استفاده می‌شود. گریدهای ASTM A387، از جمله Gr.11 و Gr.22، برای برخی تجهیزات تحت فشار در دماهای بالا و محیط‌های عملیاتی خاص کاربرد دارند. در مقابل، گریدهایی مانند S355 بیشتر در سازه‌های فولادی و قطعاتی به کار می‌روند که خواص سازه‌ای موردنیاز آن‌ها با این استاندارد سازگار است.
هنگام خرید ورق ضخیم، باید علاوه بر گرید، استاندارد دقیق محصول، ضخامت، وضعیت عملیات حرارتی، قابلیت جوشکاری و گواهی آزمون کارخانه (MTC) بررسی شود. موجودی بازار نیز ممکن است بر اساس کارخانه تولیدکننده، کشور سازنده و ابعاد ورق متفاوت باشد؛ بنابراین، انتخاب نهایی باید بر اساس مشخصات فنی پروژه و تأیید واحد مهندسی انجام شود، نه صرفاً نام تجاری یا قیمت محصول.
استاندارد و گواهی‌های لازم ورق ضخیم (MTC، بازرسی شخص ثالث)
بررسی استانداردها و مدارک فنی هنگام خرید ورق ضخیم برای صنایع نفت، گاز و پتروشیمی اهمیت زیادی دارد؛ زیرا کیفیت این محصول بر ایمنی، دوام و عملکرد تجهیزات صنعتی تأثیر مستقیم می‌گذارد. هر ورق ضخیم باید بر اساس استاندارد متناسب با کاربرد خود انتخاب شود. برای مثال، استاندارد ASTM A516 برای ورق‌های مورد استفاده در مخازن تحت فشار، ASTM A387 برای برخی ورق‌های آلیاژی مقاوم به دمای بالا و استانداردهای EN برای گروه‌های مختلف محصولات فولادی کاربرد دارند.
هنگام سفارش، لازم است گرید، ضخامت، ابعاد، وضعیت عملیات حرارتی و الزامات مکانیکی با مشخصات فنی پروژه مطابقت داشته باشند. همچنین شماره ذوب و اطلاعات شناسایی محصول باید به‌گونه‌ای ثبت شوند که امکان ردیابی ورق تا کارخانه تولیدکننده فراهم باشد.
اهمیت گواهی MTC و بازرسی شخص ثالث
گواهی آزمون کارخانه یا MTC یکی از مهم‌ترین مدارک همراه ورق ضخیم است که معمولاً اطلاعاتی درباره آنالیز شیمیایی، خواص مکانیکی، استاندارد تولید و نتایج آزمون‌های انجام‌شده ارائه می‌دهد. خریدار باید اطلاعات درج‌شده در این گواهی را با سفارش خرید و مشخصات حک‌شده یا درج‌شده روی ورق تطبیق دهد. در پروژه‌های حساس پتروشیمی، بازرسی شخص ثالث نیز ممکن است برای کنترل ابعاد، بررسی مدارک، نمونه‌برداری و نظارت بر آزمون‌هایی مانند تست اولتراسونیک (UT) درخواست شود.
دامنه این بازرسی به الزامات قرارداد و استاندارد پروژه بستگی دارد و لزوماً برای همه سفارش‌ها یکسان نیست. پیش از خرید ورق ضخیم، بهتر است نوع گواهی، سطح بازرسی، معیارهای پذیرش و آزمون‌های موردنیاز به‌صورت دقیق در سفارش مشخص شوند تا از مغایرت محصول با نیازهای فنی پروژه و هزینه‌های اضافی در مراحل ساخت جلوگیری شود.
ابعاد، ضخامت و وزن استاندارد ورق ضخیم
ورق ضخیم در صنایع نفت، گاز و پتروشیمی بر اساس نیاز پروژه، در ضخامت‌ها و ابعاد مختلف تولید و عرضه می‌شود. محدوده ضخامت این محصولات معمولاً از حدود ۱۰ میلی‌متر آغاز می‌شود و در برخی سفارش‌های صنعتی به ۱۵۰ میلی‌متر یا بیشتر می‌رسد؛ البته محدوده قابل تأمین به کارخانه تولیدکننده، گرید فولاد و استاندارد محصول بستگی دارد.
ابعاد رایج ورق ضخیم شامل اندازه‌هایی مانند ۲۰۰۰×۶۰۰۰ و ۲۵۰۰×۱۲۰۰۰ میلی‌متر است، اما تمام ضخامت‌ها لزوماً در این ابعاد موجود نیستند و گاهی تولید یا برش سفارشی ضرورت دارد. هنگام انتخاب ورق ضخیم برای ساخت ستون، درام، مخزن تحت فشار و مبدل حرارتی، باید ضخامت محاسباتی، تلرانس ابعادی، فضای موردنیاز برای برش و میزان پرت مواد در نظر گرفته شود.
تطبیق ابعاد ورق با نقشه‌های ساخت می‌تواند هزینه‌های تولید و زمان آماده‌سازی قطعات را کاهش دهد.
نحوه محاسبه وزن ورق ضخیم
وزن ورق ضخیم معمولاً با استفاده از طول، عرض، ضخامت و چگالی فولاد محاسبه می‌شود. برای فولاد کربنی، چگالی تقریبی ۷۸۵۰ کیلوگرم بر مترمکعب در نظر گرفته می‌شود؛ بنابراین، فرمول محاسبه وزن به این صورت است: طول بر حسب متر × عرض بر حسب متر × ضخامت بر حسب میلی‌متر × ۷٫۸۵. برای مثال، وزن تقریبی یک ورق فولادی به ابعاد ۶×۲ متر و ضخامت ۲۰ میلی‌متر، برابر با ۱۸۸۴ کیلوگرم است.
این عدد وزن نظری محصول است و وزن واقعی ممکن است به دلیل تلرانس ضخامت و ابعاد تفاوت داشته باشد. پیش از خرید ورق ضخیم، بهتر است ابعاد قابل تأمین، وزن تقریبی هر شیت، تعداد موردنیاز و روش حمل بررسی شوند تا برآورد هزینه خرید و جابه‌جایی با دقت بیشتری انجام شود.
جدول اولیه انتخاب گرید ورق ضخیم
| کاربرد | خانواده قابل بررسی | کنترل اصلی |
|---|---|---|
| سازه و شاسی تجهیزات | S355 و گرید مصوب سازه | بارگذاری، چقرمگی و جوشکاری |
| پوسته مخزن تحت فشار | A516 یا مشخصه مصوب کد ساخت | فشار، دما، ضخامت و مدارک |
| تجهیزات دمای بالا | A387 با گرید و کلاس مصوب | شرایط سرویس، عملیات حرارتی و طراحی |
قیمت ورق ضخیم و چک‌لیست استعلام
مبنای مقایسه، قیمت یک گرید و شرایط تحویل یکسان است. علاوه بر وزن ورق، هزینه برش، بازرسی، بسته‌بندی، حمل و زمان تأمین را بررسی کنید. ورقی که مدارک آن پذیرفته نمی‌شود، حتی با قیمت واحد کمتر می‌تواند هزینه دوباره‌کاری ایجاد کند.
- استاندارد، نسخه مرجع، گرید کامل و شرایط عملیات حرارتی.
- ضخامت، طول، عرض، تلرانس و تعداد یا وزن سفارش.
- نوع MTC، ردیابی شماره ذوب و الزام UT با کلاس پذیرش.
- نیاز به آزمون ضربه، بازرسی شخص ثالث و نقاط توقف ITP.
- خدمات برش، کیفیت لبه، برنامه حمل و مسئولیت مغایرت.
پرسش‌های متداول
آیا هر ورق ضخیم برای مخزن مناسب است؟
خیر. گرید، شرایط تحویل و الزامات کد ساخت باید برای آن مخزن پذیرفته شوند.
آیا UT جای آزمون Z را می‌گیرد؟
خیر. UT ناپیوستگی‌های داخلی را بررسی می‌کند؛ آزمون خواص در جهت ضخامت موضوع دیگری است و در صورت الزام باید جداگانه مشخص شود.
آیا پلیت ضخیم‌تر همیشه انتخاب بهتری است؟
ضخامت را محاسبات طراحی تعیین می‌کند. افزایش بدون بررسی، وزن و دشواری ساخت را بالا می‌برد.
منابع و راهنمای تکمیلی
برای دامنه بازرسی ورق سنگین، برنامه فنی تولید ورق سنگین Dillinger را ببینید. استاندارد و دامنه آزمون باید در سفارش نوشته شوند.
مطالعه مرتبط: انتخاب ورق پتروشیمی، راهنمای MTC و تفاوت A516 و SA516.
برای بررسی امکان تأمین و دریافت پیش‌فاکتور از فولاد آنلاین، مشخصات فنی و مقدار سفارش را آماده کنید و با ۰۲۱۶۶۶۷۲۰۲۱ تماس بگیرید. موجودی، قیمت، مدارک قابل ارائه و زمان تحویل باید در پیشنهاد فروش تأیید شوند.
تصاویر این مقاله برای توضیح موضوع با هوش مصنوعی تولید شده‌اند و تصویر محموله، آزمایش یا پروژه واقعی نیستند.
