قیمت ورق آهن برش خورده؛ روش محاسبه و راهنمای استعلام خرید

قیمت ورق آهن برش خورده (Cut Steel Plate) از هزینه ورق مصرفی، فرایند برش و خدمات تکمیلی تشکیل می‌شود. دو سفارش هم‌وزن ممکن است قیمت متفاوتی داشته باشند، چون هندسه قطعات، تلرانس و پرت یکسان نیست. این راهنما روش مقایسه پیش‌فاکتورها و تنظیم درخواست قیمت دقیق را توضیح می‌دهد؛ نرخ قطعی باید با زمان اعتبار از فروشنده دریافت شود.

Cut Steel Plate یا ورق آهن برش خورده چیست؟

ورق برش‌خورده قطعه‌ای است که از ورق مادر با ابعاد یا شکل مشخص جدا شده است. «برش‌خورده» نام گرید فولاد نیست. جنس می‌تواند فولاد کربنی، سازه‌ای یا آلیاژی با مشخصات متفاوت باشد؛ گرید و استاندارد باید جدا از روش برش در سفارش ثبت شوند.

این قطعات در ساخت صفحات اتصال، شاسی، پایه تجهیزات، قطعات ماشین‌آلات و اجزای سفارشی استفاده می‌شوند. مناسب‌بودن هر متریال به نقشه و شرایط سرویس وابسته است. انتخاب صرفاً بر اساس ضخامت یا عنوان عمومی «آهن» می‌تواند پیشنهادهای غیرقابل مقایسه ایجاد کند.

چه عواملی بر قیمت ورق آهن برش خورده اثر دارند؟

گرید، ضخامت و ورق مادر

قیمت پایه متریال به گرید، کارخانه، ابعاد قابل تأمین و مقدار سفارش بستگی دارد. برای قطعات با تعداد کم ممکن است بخشی از ورق مادر بدون مصرف باقی بماند. مشخص کنید آیا هزینه آن بخش به سفارش تعلق می‌گیرد و ضایعات یا باقی‌مانده متعلق به چه کسی است.

طول مسیر برش و پیچیدگی قطعه

تعداد سوراخ‌ها، قوس‌ها، جزئیات ریز و دفعات شروع برش بر زمان دستگاه اثر دارند. قطعه سبک با مسیر طولانی و سوراخ‌های متعدد ممکن است از یک قطعه ساده و سنگین‌تر، هزینه خدمات بیشتری داشته باشد.

تلرانس و کیفیت لبه

کیفیت لبه، زاویه برش، پلیسه، تابیدگی و دقت سوراخ‌ها را با حدود قابل اندازه‌گیری مشخص کنید. عبارت «برش دقیق» جای تلرانس نقشه را نمی‌گیرد. امکان دستیابی به کیفیت موردنظر باید با متریال، ضخامت و ظرفیت دستگاه تأیید شود.

خدمات پس از برش و شرایط تحویل

پخ‌زنی، پلیسه‌گیری، ماشین‌کاری، بازرسی، علامت‌گذاری و بسته‌بندی می‌توانند هزینه جداگانه داشته باشند. پیشنهاد ارزان‌تر را زمانی انتخاب کنید که همین خدمات، مقدار، مبنای وزن و محل تحویل در همه پیشنهادها یکسان باشند.

فرمول هزینه نهایی و وزن قطعه

هزینه نهایی = هزینه متریال طبق مبنای توافق‌شده + برش و سوراخ‌کاری + آماده‌سازی لبه و خدمات تکمیلی + بسته‌بندی و حمل + هزینه‌های قراردادی مربوط. مالیات و نحوه محاسبه ضایعات باید در پیشنهاد فروش روشن باشند.

وزن نظری قطعه مستطیلی فولاد کربنی بر حسب کیلوگرم تقریباً برابر است با طول (متر) × عرض (متر) × ضخامت (میلی‌متر) × ۷٫۸۵. قطعه ۱×۰٫۵ متر با ضخامت ۱۰ میلی‌متر حدود ۳۹٫۲۵ کیلوگرم وزن دارد. در قطعات دارای سوراخ یا شکل نامنظم، حجم خالص باید از نقشه محاسبه شود.

برای نمونه، ۱۰ قطعه با این ابعاد حدود ۳۹۲٫۵ کیلوگرم وزن خالص نظری دارند؛ این عدد لزوماً وزن ورق مادر مصرفی یا وزن مبنای فاکتور نیست. پرت چیدمان، عرض برش و مالکیت ضایعات را جدا مشخص کنید.

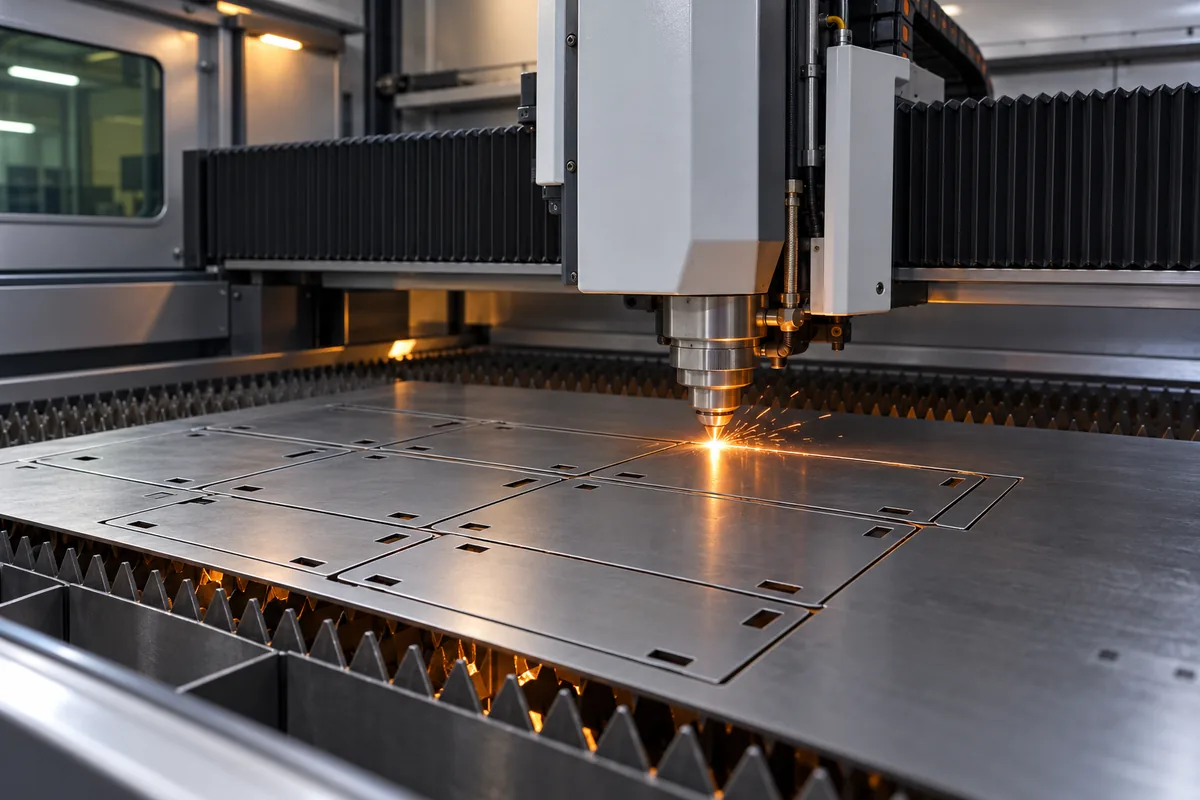

برش لیزری Cut Steel Plate برای قطعات ورق آهن برش خورده
کیفیت لبه و تلرانس موردنیاز، در انتخاب روش برش و هزینه اثر دارند.

مقایسه روش‌های برش ورق آهن

ملاحظات انتخاب فرایند؛ ظرفیت دقیق به دستگاه و متریال وابسته است
روشملاحظه اصلیآنچه باید در استعلام روشن شود
لیزرجزئیات هندسی و کیفیت لبه؛ فرایند حرارتی استضخامت قابل برش، تلرانس و نیاز به پرداخت
پلاسماسرعت و کیفیت متناسب با ضخامت و تجهیزاتزاویه لبه، پلیسه و آماده‌سازی بعدی
اکسی‌گازگزینه قابل بررسی برای فولاد کربنی ضخیمناحیه حرارتی و کیفیت سطح برش
واترجت سایندهبرش بدون ناحیه متأثر از حرارتزمان، کیفیت لبه و هزینه متناسب با ضخامت
گیوتینبرش مستقیم با محدودیت هندسه و ظرفیتتابیدگی، پلیسه و تلرانس

دقیق‌ترین روش اسمی همیشه اقتصادی‌ترین انتخاب نیست. قطعه‌ای که پس از برش ماشین‌کاری می‌شود با قطعه آماده نصب، نیازهای یکسانی ندارد. تلرانس را برای ابعاد مهم در نقشه بنویسید تا فروشنده هزینه واقعی اجرای آن را برآورد کند.

جدول استعلام قیمت قابل مقایسه

اطلاعاتنمونه نحوه اعلام
متریالگرید کامل و استاندارد مصوب، کارخانه در صورت الزام
نقشهفایل با واحد مشخص، شماره قطعه و نسخه نقشه
ابعاد و مقدارضخامت، اندازه نهایی و تعداد هر قطعه
کیفیتتلرانس، کیفیت لبه، پلیسه‌گیری، پخ و بازرسی
مبنای مالیوزن خالص یا ورق مادر، پرت، ضایعات و اعتبار قیمت
تحویلمحل، بسته‌بندی، زمان و مدارک همراه

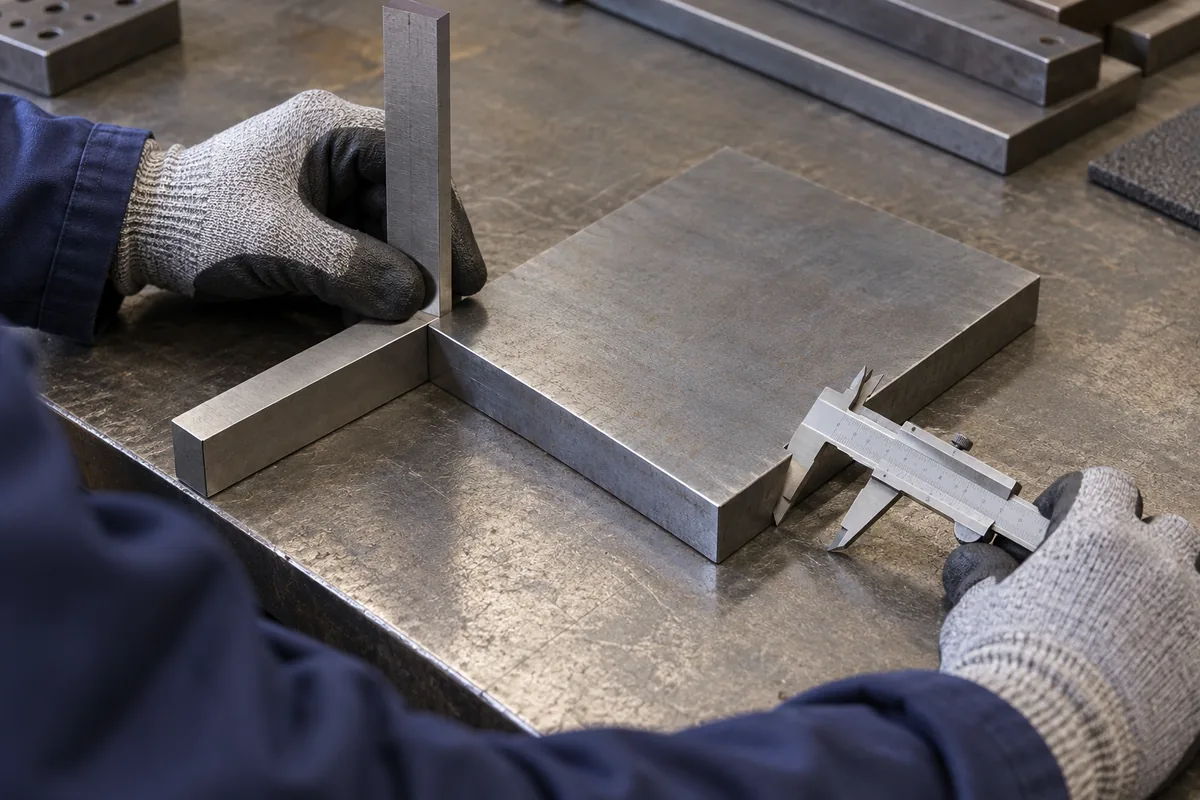

کنترل ابعاد قطعه و عوامل قیمت ورق آهن برش خورده
ابعاد و گونیا بودن قطعات باید طبق تلرانس سفارش کنترل شوند.

کنترل قطعات هنگام تحویل

  1. تعداد و شماره قطعه را با نقشه و فهرست تحویل تطبیق دهید.
  2. ابعاد مهم، ضخامت و زاویه لبه را طبق تلرانس توافق‌شده بررسی کنید.
  3. پلیسه، تابیدگی، کیفیت سطح و پخ‌های درخواستی را کنترل کنید.
  4. در سفارش‌های پروژه‌ای، شناسه مواد و ارتباط آن با MTC ورق مادر را بررسی کنید.
  5. مغایرت‌ها را پیش از جوشکاری، نصب یا مصرف قطعات ثبت کنید.

راهنمای انتخاب روش برش بر اساس نیاز قطعه

قطعه خام برای ماشین‌کاری

اگر قطعه پس از برش ماشین‌کاری می‌شود، ابعاد خام و اضافه لازم را از نقشه ساخت تعیین کنید. همه لبه‌ها الزام یکسان ندارند؛ سطحی که بعداً تراش می‌خورد با سطح آماده نصب فرق دارد. در درخواست قیمت ورق آهن برش خورده، مشخص کنید کارگاه باید قطعه خام تحویل دهد یا اندازه نهایی را تأمین کند.

پیشنهادها را بر اساس هزینه کل مسیر ساخت مقایسه کنید. ممکن است برش اولیه ارزان‌تر، به عملیات بعدی بیشتری نیاز داشته باشد. در مقابل، درخواست دقت بسیار بالا برای تمام سطوح یک قطعه خام می‌تواند هزینه‌ای ایجاد کند که در مرحله بعد فایده‌ای ندارد. ابعاد بحرانی، اضافه ماشین‌کاری و کیفیت مورد نیاز را در نقشه نهایی مشخص کنید.

قطعه آماده جوشکاری

برای قطعه‌ای که مستقیم وارد مونتاژ و جوشکاری می‌شود، وضعیت لبه و پخ در قیمت خدمات اهمیت دارد. نوع اتصال و آماده‌سازی باید از نقشه یا دستورالعمل ساخت گرفته شود. از کارگاه بخواهید هزینه برش، پخ‌زنی و پرداخت را جدا اعلام کند. عبارت «آماده جوش» را بدون تعریف حدود کار و معیار پذیرش در سفارش باقی نگذارید.

شناسه مواد نیز باید تا مرحله مونتاژ حفظ شود. قطعه‌ای با ابعاد درست اما ارتباط نامعلوم با ورق مادر، ممکن است الزامات پرونده مواد را تأمین نکند. اگر مدارک MTC لازم‌اند، روش ثبت شماره قطعه و ارتباط آن با شناسه ورق را پیش از تولید هماهنگ کنید و مدارک همراه تحویل را در پیشنهاد فروش بنویسید.

قطعه سوراخ‌دار با دقت مهم

در نقشه قطعه سوراخ‌دار، اندازه و موقعیت سوراخ‌ها و مرجع اندازه‌گیری را روشن کنید. درباره قابلیت فرایند انتخابی از سازنده تأیید بگیرید. گاهی سوراخ اولیه برش می‌خورد و سپس به اندازه نهایی ماشین‌کاری می‌شود؛ در این صورت هر دو عملیات باید در دامنه سفارش دیده شوند. قیمت فقط برش بیرونی را با قیمت قطعه کامل مقایسه نکنید.

برای سفارش تکراری، تأیید نمونه اولیه می‌تواند بخشی از برنامه کنترل باشد؛ اما تعداد نمونه و معیار تأیید باید در قرارداد روشن شوند. نتیجه اندازه‌گیری را با شماره نقشه و نسخه آن ثبت کنید. اگر نقشه اصلاح شد، تأیید نمونه قبلی را خودکار به نسخه جدید تعمیم ندهید و اثر تغییر بر برنامه برش و کنترل را بررسی کنید.

قطعه با هندسه پیچیده

قوس‌ها، گوشه‌های داخلی، جزئیات باریک و تعداد شروع برش می‌توانند بر زمان ساخت اثر بگذارند. برای برآورد قیمت ورق آهن برش خورده، تصویر کلی قطعه همیشه کافی نیست. فایل هندسی قابل استفاده و نقشه دارای ابعاد مرجع را بفرستید تا کارگاه بتواند دامنه واقعی کار را بررسی کند. درباره خطوط تکراری، باز یا کمکی نیز پیش از تولید تعیین تکلیف کنید.

اگر هندسه به محدودیت دستگاه یا روش برش می‌رسد، پیشنهاد تغییر را به مسئول طراحی ارجاع دهید. حذف یک جزئیات کوچک یا تغییر شکل سوراخ صرفاً برای آسان‌تر شدن تولید نباید بدون تأیید انجام شود. نتیجه توافق را در نسخه نهایی نقشه وارد کنید تا کنترل تحویل بر اساس همان سند انجام شود.

الگوی درخواست قیمت برای Cut Steel Plate

برای استعلام، اطلاعات فنی را پیش از بحث درباره قیمت هر کیلوگرم آماده کنید. جدول زیر کمک می‌کند دامنه کار یکسانی برای چند کارگاه ارسال شود. مواردی که در پروژه کاربرد ندارند باید آگاهانه تعیین تکلیف شوند؛ نیاز به همه خدمات در تمام سفارش‌ها وجود ندارد.

بخش درخواستاطلاعات لازم
شناسه سفارشنام پروژه، شماره درخواست، شماره نقشه و نسخه مورد تأیید را مشخص کنید تا تغییرات بعدی قابل پیگیری باشند.
متریالاستاندارد، گرید، ضخامت و الزام کارخانه یا مدرک مواد را از مشخصات مصوب منتقل کنید.
مقدارتعداد هر شماره قطعه و شرایط تحویل مرحله‌ای را جدا بنویسید؛ جمع وزن به‌تنهایی تعداد را روشن نمی‌کند.
دامنه ساختبرش بیرونی، سوراخ، پخ، پرداخت، حک شناسه و عملیات بعدی را تفکیک کنید و موارد خارج از دامنه را نشان دهید.
دقتابعاد بحرانی و تلرانس توافق‌شده را مشخص کنید؛ عنوان کلی برش دقیق، معیار قابل اندازه‌گیری تحویل نیست.
کنترل کیفیتمدارک، نمونه اولیه، گزارش ابعادی و بازرسی مورد نیاز را با زمان ارائه و مرجع پذیرش هماهنگ کنید.
وزن و پرتمبنای قیمت‌گذاری، نحوه محاسبه ورق مادر، مالکیت ضایعات و باقی‌مانده قابل استفاده را صریح بنویسید.
تحویلبسته‌بندی، محل تحویل، برنامه ارسال و مدارک همراه هر مرحله را در درخواست قیمت ثبت کنید.

چگونه به پرسش‌های کارگاه پاسخ بدهیم؟

اگر کارگاه برای برآورد خدمات Cut Steel Plate سؤال فنی دارد، پاسخ را از مرجع طراحی یا ساخت بگیرید و برای همه پیشنهاددهندگان یکسان ارسال کنید. پاسخ‌های متفاوت به فروشندگان، مقایسه قیمت را مخدوش می‌کند. نسخه نهایی درخواست و توضیحات تکمیلی را نگه دارید تا دامنه سفارش در زمان عقد قرارداد روشن باشد.

پس از دریافت پیش‌فاکتور، موارد فرض‌شده توسط فروشنده را بررسی کنید. ممکن است یک قیمت بر پایه متریال موجود در انبار باشد و قیمت دیگر نیاز به خرید ورق مادر جدید داشته باشد. اگر خدماتی مانند پرداخت لبه یا گزارش اندازه‌گیری در یکی از پیشنهادها نیست، قبل از مقایسه مبلغ نهایی آن را همسان کنید.

ثبت تغییرات پس از تأیید سفارش

اگر تعداد، ابعاد یا نسخه نقشه تغییر کرد، اثر آن بر قیمت ورق آهن برش خورده و زمان تحویل را مکتوب دریافت کنید. کارگاه باید مشخص کند کدام قطعات تولید شده‌اند و کدام بخش سفارش هنوز قابل اصلاح است. شروع برش با نسخه قبلی و تحویل بر اساس نسخه جدید، بدون هماهنگی می‌تواند به اختلاف و دوباره‌کاری منجر شود.

در پایان، نتیجه کنترل نمونه و محموله نهایی را با همان شماره سفارش بایگانی کنید. اطلاعات پرت واقعی، خدمات انجام‌شده و علت مغایرت‌ها، برآورد خرید بعدی را دقیق‌تر می‌کند. مقایسه قیمت فقط انتخاب یک عدد پایین‌تر نیست؛ دامنه فنی، کیفیت قابل پذیرش و هزینه رسیدن قطعه به وضعیت مصرف باید در تصمیم نهایی دیده شوند.

بسته‌بندی قطعات مشابه

اگر چند شماره قطعه ظاهر نزدیک دارند، از کارگاه بخواهید آن‌ها را با برچسب و فهرست تعداد جدا تحویل دهد. در سفارش چندمرحله‌ای، شماره مرحله و شماره نقشه روی بسته یا اسناد همراه مشخص باشد. این کار کنترل ورودی را آسان‌تر می‌کند و احتمال مصرف قطعه اشتباه در مونتاژ را کاهش می‌دهد.

مدارک کنترل ابعادی و مواد را همراه شناسه سفارش نگه دارید. اگر بسته هنگام حمل آسیب دیده است، وضعیت و شماره اقلام مربوط را پیش از مصرف ثبت و با تأمین‌کننده پیگیری کنید. هزینه بسته‌بندی و مسئولیت حمل را نیز در مقایسه پیش‌فاکتورها از ابتدا لحاظ کنید.

پرسش‌های متداول

چرا قیمت دو قطعه هم‌وزن متفاوت است؟

طول مسیر برش، تعداد سوراخ‌ها، دفعات شروع برش، تلرانس و خدمات تکمیلی می‌توانند متفاوت باشند.

آیا قیمت بر اساس وزن خالص محاسبه می‌شود؟

باید توافق شود. بعضی سفارش‌ها بر اساس ورق مادر یا وزن مصرفی قیمت‌گذاری می‌شوند؛ پرت و ضایعات را روشن کنید.

آیا لیزر هیچ اثر حرارتی ندارد؟

لیزر فرایند حرارتی است و ناحیه متأثر از حرارت دارد. واترجت از این نظر رفتار متفاوتی دارد.

برای استعلام دقیق چه چیزی ارسال کنیم؟

نقشه با واحد و نسخه مشخص، گرید، ضخامت، تعداد، تلرانس، کیفیت لبه و محل تحویل را اعلام کنید.

منبع فنی و راهنمای مرتبط

برای تفاوت اثر حرارتی فرایندها، راهنمای TWI درباره ناحیه متأثر از حرارت را ببینید. شرایط قطعه و ماشین می‌تواند نتیجه واقعی برش را تغییر دهد.

مطالعه مرتبط: ورق ضخیم و آماده‌سازی آن، استاندارد و مدارک ST52 و کنترل گواهی مواد.

برای بررسی امکان تأمین و دریافت پیش‌فاکتور از فولاد آنلاین، مشخصات فنی و مقدار سفارش را آماده کنید و با ۰۲۱۶۶۶۷۲۰۲۱ تماس بگیرید. موجودی، قیمت، مدارک قابل ارائه و زمان تحویل باید در پیشنهاد فروش تأیید شوند.

تصاویر این مقاله برای توضیح موضوع با هوش مصنوعی تولید شده‌اند و تصویر محموله یا پروژه واقعی نیستند.

نمونه مقایسه دو سفارش ورق برش‌خورده

فرض کنید یک سفارش شامل ده صفحه مستطیلی ساده است و سفارش دیگر همان وزن خالص را در قطعات سوراخ‌دار و منحنی می‌خواهد. در سفارش نخست، تعداد شروع برش و مسیر حرکت دستگاه کمتر است. در سفارش دوم، مسیر داخلی سوراخ‌ها و توقف‌های فرایند افزایش می‌یابد. بنابراین مقایسه صرف قیمت هر کیلوگرم، تفاوت خدمات ساخت را پنهان می‌کند.

برای مقایسه، از هر فروشنده یک تفکیک یکسان بخواهید: هزینه ورق مادر، خدمات برش، پرداخت لبه، عملیات بعدی و تحویل. اگر یکی از پیشنهادها ماشین‌کاری سوراخ را شامل می‌شود و دیگری فقط برش اولیه را، جمع نهایی آن‌ها مبنای تصمیم یکسانی ندارد. ابتدا دامنه کار را همسان کنید و سپس هزینه نهایی را بسنجید.

پنج عامل را در درخواست قیمت جدا بنویسید

  1. گرید و ضخامت متریال، همراه با استاندارد مرجع.
  2. تعداد قطعات و نسخه نقشه، با واحد اندازه‌گیری روشن.
  3. روش برش و کیفیت لبه مورد نیاز.
  4. تلرانس ابعاد، سوراخ‌ها و عملیات تکمیلی.
  5. مبنای وزن، مالکیت باقی‌مانده و شرایط تحویل.

تعداد قطعات به اندازه وزن اهمیت دارد. تولید یک قطعه آزمایشی می‌تواند زمان برنامه‌نویسی و آماده‌سازی دستگاه داشته باشد که میان تعداد کمی قطعه تقسیم می‌شود. در سفارش تکراری، یکسان بودن نقشه و شرایط تولید را تأیید کنید؛ شماره قطعه مشابه با نسخه اصلاح‌شده نقشه، الزاماً همان برنامه برش قبلی را ندارد.

چیدمان برش و مفهوم پرت

چیدمان یا نستینگ، نحوه قرار گرفتن قطعات روی ورق مادر است. جهت قطعه، فاصله میان مسیرها، عرض برش و حاشیه قابل استفاده می‌توانند بر مصرف متریال اثر بگذارند. در سفارش‌هایی که جهت نورد برای طراحی اهمیت دارد، کاهش پرت نباید با چرخاندن بدون مجوز قطعات به دست آید. جهت لازم را روی نقشه یا مشخصات سفارش اعلام کنید.

باقی‌مانده قابل استفاده را از ضایعات غیرقابل استفاده جدا کنید. گاهی بخش بزرگی از ورق پس از برش باقی می‌ماند و ارزش مصرف در سفارش بعدی دارد. در قرارداد بنویسید این بخش به خریدار تحویل داده می‌شود، نزد کارگاه نگهداری می‌شود یا در اختیار فروشنده است. همین توافق می‌تواند مقایسه قیمت ورق آهن برش خورده را تغییر دهد.

فایل نقشه مناسب چه اطلاعاتی دارد؟

در فایل سفارش، واحد ابعاد، شماره قطعه، تعداد، ضخامت و نسخه نقشه را روشن کنید. مرز برش، خطوط کمکی و خطوط حکاکی باید از هم قابل تشخیص باشند. درباره قالب فایل قابل قبول از کارگاه سؤال کنید و پیش از تولید، تأیید نسخه نهایی را بگیرید. اگر نقشه سه‌بعدی ارسال می‌شود، مشخص کنید کدام سطح یا پروفیل مبنای برش است.

ابعاد بحرانی را مشخص کنید. لازم نیست یک قطعه خام که بعداً ماشین‌کاری می‌شود، در تمام لبه‌ها تلرانس قطعه آماده نصب را داشته باشد. در مقابل، سوراخ یا سطح اتصال حساس باید الزام صریح داشته باشد. اضافه ماشین‌کاری، پخ جوش و کیفیت سطح را نیز پیش از ساخت هماهنگ کنید تا هزینه اصلاح پس از تحویل به سفارش افزوده نشود.

تحویل مرحله‌ای و رسیدگی به مغایرت

برای سفارش چندمرحله‌ای، زمان تحویل هر دسته و نحوه بسته‌بندی را ثبت کنید. شماره قطعه روی بسته یا برچسب باید امکان ارتباط با فهرست تحویل را بدهد. اگر ردیابی گرید لازم است، این شماره به‌تنهایی کافی نیست و باید ارتباط آن با ورق مادر و مدرک مواد نیز در سوابق حفظ شود.

هنگام مشاهده مغایرت، شماره قطعه، مقدار اختلاف و روش اندازه‌گیری را مستند کنید. پیش از اصلاح لبه یا جوشکاری، موضوع را با تأمین‌کننده تطبیق دهید تا مسئولیت و روش رفع روشن شود. رسید تحویل، گواهی مواد و گزارش کنترل ابعادی را کنار هم نگه دارید. این سوابق برای سفارش دوباره و مقایسه قیمت خدمات Cut Steel Plate نیز مفید هستند.
