خمکاری ورق چیست؟ صفر تا صد فرایند و کاربردها

خمکاری ورق چیست؟ خمکاری ورق یکی از مراحل حیاتی در فرآیند ساخت قطعات فلزی است که در بسیاری از صنایع مانند خودروسازی، ساختمانی، لوازم خانگی و تجهیزات صنعتی کاربرد دارد. به‌طور خاص، خمکاری ورق آهن یکی از رایج‌ترین روش‌های شکل‌دهی به فلزات است که برای ساخت سازه‌های مقاوم و زیبا استفاده می‌شود. در این فرآیند، ورق فلزی بدون برش یا جوشکاری، تحت فشار قرار گرفته و به زاویه یا شعاع دلخواه خم می‌شود. در این مقاله، ابتدا به آموزش خمکاری ورق می‌پردازیم، سپس فرمول خمکاری ورق را بررسی خواهیم کرد.

تاریخچه و اهمیت خمکاری ورق چیست

خمکاری ورق چیست؟ استفاده از روش‌های ابتدایی خمکاری به قرون گذشته بازمی‌گردد، زمانی‌که صنعتگران با استفاده از ابزارهای دستی سعی در فرم‌دهی به فلزات نرم مانند مس و آهن داشتند. در آن دوران، خمکاری بیشتر با چکش‌کاری دستی انجام می‌شد و نیاز به مهارت بالایی داشت. با گذشت زمان و رشد صنعت، ابزارها و دستگاه‌های مخصوص خمکاری طراحی شدند تا فرآیند سریع‌تر، دقیق‌تر و ایمن‌تر انجام شود.

در قرن نوزدهم با انقلاب صنعتی و توسعه ماشین‌آلات، دستگاه‌های مکانیکی برای خمکاری معرفی شدند. در اواسط قرن بیستم، دستگاه‌های هیدرولیکی و پنوماتیکی وارد صنعت شدند و امکان خمکاری ورق‌های ضخیم‌تر و با دقت بالاتر فراهم شد. امروزه نیز دستگاه‌های CNC (کنترل عددی) با دقت میلی‌متری برای خمکاری طراحی شده‌اند که نه‌تنها سرعت و دقت را افزایش داده‌اند، بلکه امکان برنامه‌ریزی و اجرای طرح‌های پیچیده را نیز ممکن ساخته‌اند.ب

اهمیت خمکاری در صنعت فلزکاری به دلایل زیر است:

افزایش بهره‌وری: خمکاری به جای جوشکاری یا برش‌های متعدد، امکان ساخت قطعات با فرم دلخواه را سریع‌تر فراهم می‌کند.

صرفه‌جویی در مواد: با دقت در طراحی و اجرای خم، اتلاف مواد اولیه به حداقل می‌رسد.

زیبایی و دقت: قطعات خم‌کاری‌شده ظاهری یکنواخت، دقیق و حرفه‌ای دارند که برای محصولات مصرفی اهمیت زیادی دارد.

استحکام بالا: خمکاری می‌تواند بدون آسیب به ساختار فلز، آن را به فرم مقاوم‌تری تبدیل کند.

کاربرد گسترده: از صنایع سنگین مثل پتروشیمی گرفته تا صنایع ظریف مثل دکوراسیون داخلی، همه به نوعی از فرآیند خمکاری استفاده می‌کنند.

کاربردهای رایج خمکاری ورق چیست

خمکاری ورق آهن به عنوان یکی از فرآیندهای اصلی در شکل‌دهی فلزات، در بسیاری از صنایع مختلف نقشی کلیدی ایفا می‌کند. به کمک این روش، می‌توان ورق‌های فلزی را بدون نیاز به برش یا جوشکاری، به شکل‌های متنوعی تبدیل کرد. این موضوع باعث شده خمکاری در تولید قطعات صنعتی، سازه‌های فلزی، تجهیزات خانگی و حتی محصولات هنری کاربرد گسترده‌ای داشته باشد. در ادامه، به برخی از رایج‌ترین کاربردهای خمکاری ورق در صنایع مختلف اشاره می‌کنیم:

در صنعت خودرو، خمکاری ورق آهن برای ساخت قطعات بدنه، شاسی، اجزای کابین، تقویت‌کننده‌ها و سپرها به‌کار می‌رود. دقت بالا در خمکاری باعث می‌شود قطعات با تلورانس پایین و استحکام بالا تولید شوند، که برای ایمنی و طراحی خودرو بسیار حیاتی است.

در پروژه‌های ساختمانی، از ورق‌های خم‌کاری‌شده برای ساخت ستون‌ها، تیرها، چهارچوب‌ها، نماهای فلزی، کانال‌های تهویه و سایر اجزای سازه‌ای استفاده می‌شود. خمکاری کمک می‌کند تا اجزای سازه‌ای مستحکم، مقاوم در برابر تنش و در عین حال زیبا تولید شوند.

بسیاری از وسایل خانگی مانند یخچال، ماشین لباسشویی، اجاق‌گاز و مایکروویو دارای بدنه‌هایی هستند که از طریق خمکاری ورق فلزی ساخته شده‌اند. این فرآیند، ظاهر منظم، گوشه‌های صاف و طراحی ارگونومیک را در این محصولات تضمین می‌کند.

خمکاری در ساخت بدنه‌های تابلو برق، جعبه‌های کنترل صنعتی، رک‌های مخابراتی، تجهیزات تهویه مطبوع و … کاربرد دارد. این قطعات باید دقیق، مقاوم در برابر فشار و دارای طراحی استاندارد باشند.

در صنایع پیشرفته‌ای مانند هوافضا و کشتی‌سازی، از خمکاری ورق آهن برای ساخت قطعات سبک، مقاوم و دقیق استفاده می‌شود. این روش در ساخت بال‌ها، بدنه هواپیماها، محفظه‌ها و عرشه‌ها بسیار کاربرد دارد.

در طراحی دکوراسیون داخلی و نماهای مدرن ساختمانی، خمکاری ورق‌های استیل، آلومینیوم یا آهن به اشکال زیبا و متنوع، امکان اجرای طرح‌های خاص و سفارشی را فراهم می‌کند.

برای تولید تجهیزات استیل ضدزنگ که در محیط‌های استریل استفاده می‌شوند، خمکاری دقیق و بدون زائده اهمیت زیادی دارد. این روش در ساخت پایه‌ها، میزها، قفسه‌ها و کابینت‌های پزشکی بسیار مؤثر است. برای اطلاع از خمکاری لوله استیل کلیک کنید.

انواع روش‌های خمکاری ورق چیست

خمکاری ورق فلزی یکی از مهم‌ترین فرآیندهای شکل‌دهی به فلزات است که بسته به نوع کاربرد، ضخامت ورق، نوع فلز و میزان دقت مورد نیاز، با روش‌های مختلفی انجام می‌شود. انتخاب روش مناسب خمکاری تأثیر زیادی بر کیفیت نهایی قطعه، سرعت تولید و کاهش ضایعات دارد. در ادامه با سوال روش‌های خمکاری ورق چیست آشنا می‌شویم:

خمکاری دستی (Manual Bending)

این روش ساده‌ترین و ابتدایی‌ترین نوع خمکاری است که معمولاً با استفاده از ابزارهای ساده مانند گیره، انبر، چکش و میزکار انجام می‌شود. خمکاری دستی بیشتر برای ورق‌های نازک یا پروژه‌های نمونه‌سازی و کارهای کوچک کاربرد دارد.

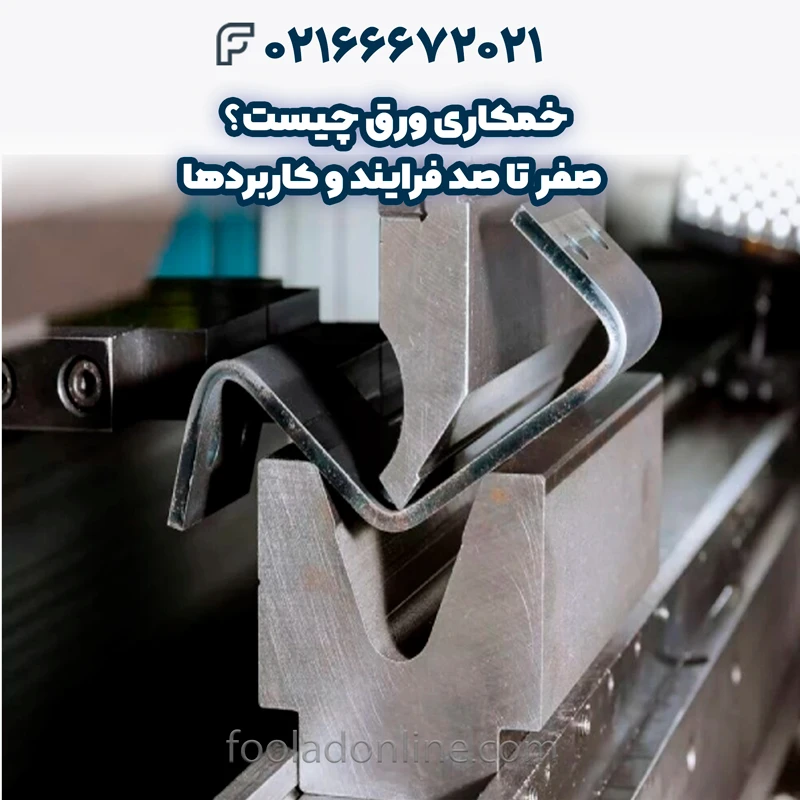

خمکاری با پرس برک (Press Brake Bending)

پرس برک یکی از رایج‌ترین دستگاه‌های خمکاری است که با استفاده از قالب (Punch & Die) و اعمال فشار کنترل‌شده، ورق را خم می‌کند. این دستگاه‌ها می‌توانند دستی، هیدرولیکی یا CNC باشند.

خمکاری غلطکی (Roll Bending)

در این روش، ورق فلزی از میان چند غلتک عبور داده می‌شود تا به شکل منحنی یا دایره‌ای دربیاید. این روش بیشتر برای ساخت قطعاتی مانند لوله، سیلندر، مخزن و قطعات منحنی‌شکل کاربرد دارد.

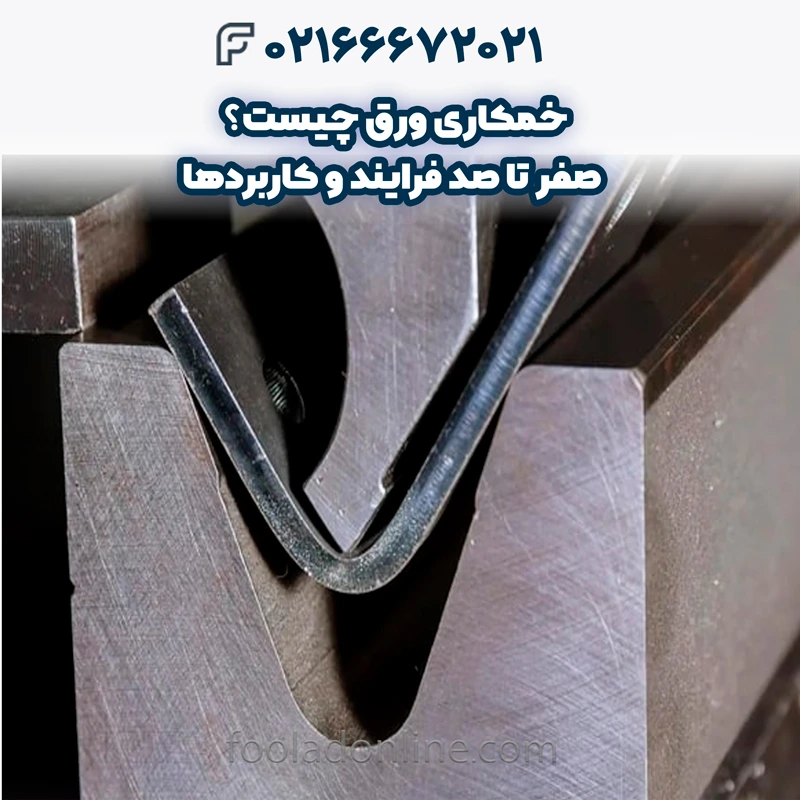

خمکاری با قالب (Die Bending)

در این روش، از قالب‌های مخصوص برای شکل‌دهی دقیق ورق استفاده می‌شود. با قرار گرفتن ورق بین قالب بالا و پایین، با اعمال فشار، خم به‌صورت دقیق ایجاد می‌شود.

خمکاری چرخشی (Rotary Bending)

در این روش، ابزارهای گرد یا چرخشی به جای قالب‌های ثابت استفاده می‌شوند تا ورق بدون ایجاد خط یا اثر قالب خم شود. این روش برای قطعاتی که نیاز به ظاهر زیباتر و بدون خراش دارند، مناسب است.

خمکاری حرارتی (Heat Bending)

برای فلزاتی که سختی بالایی دارند یا در ضخامت‌های زیاد استفاده می‌شوند، از حرارت برای نرم‌کردن فلز و خم‌پذیری بهتر استفاده می‌شود. این روش معمولاً با مشعل یا کوره انجام می‌شود.

آموزش خمکاری ورق

خمکاری ورق چیست؟ خمکاری ورق یکی از رایج‌ترین روش‌های شکل‌دهی به فلزات است که با استفاده از نیروی مکانیکی، ورق‌های فلزی را بدون برش یا جوشکاری، به زاویه و فرم مورد نظر خم می‌کند. در این بخش، به زبان ساده مراحل و اصول آموزش خمکاری ورق آهن را مرور می‌کنیم؛ از انتخاب ورق مناسب گرفته تا اجرای دقیق خم با دستگاه‌های مختلف.

انتخاب نوع ورق مناسب

پیش از آموزش خمکاری ورق، باید نوع و ضخامت ورق مورد استفاده مشخص شود. رایج‌ترین ورق‌های مورد استفاده در خمکاری عبارت‌اند از:

• ورق آهنی (سیاه)

• ورق گالوانیزه

• ورق استیل

• ورق آلومینیوم

ضخامت ورق معمولاً بین ۰.۵ تا ۱۰ میلی‌متر متغیر است و نوع دستگاه خمکاری باید بر اساس آن انتخاب شود.

طراحی و اندازه‌گیری دقیق

در این مرحله از آموزش خمکاری ورق، طول کل ورق، محل دقیق خم‌ها، زاویه خم و شعاع خم مشخص می‌شود. برای دقت بیشتر در طراحی، از نرم‌افزارهای CAD یا نقشه‌کشی صنعتی استفاده می‌شود. همچنین باید مقدار جبران‌سازی خم (Bend Allowance) برای محاسبه طول دقیق قطعه در نظر گرفته شود.

انتخاب دستگاه خمکاری

بر اساس ضخامت و نوع خم مورد نظر، یکی از دستگاه‌های زیر انتخاب می‌شود:

• دستگاه خم دستی (برای ورق‌های نازک و ساده)

• پرس برک دستی یا CNC

• دستگاه خم غلطکی (برای خم‌های منحنی یا دایره‌ای)

• دستگاه خم پروفیل یا لوله

تنظیم دستگاه

در این مرحله از آموزش خمکاری ورق، اپراتور دستگاه را برای زاویه خم، شعاع خم، و محل قرارگیری ورق تنظیم می‌کند. در دستگاه‌های CNC، این تنظیمات از طریق نرم‌افزار و صفحه‌نمایش وارد می‌شود و دقت بسیار بالایی دارد.

انجام عملیات خمکاری

ورق در موقعیت مناسب بین قالب بالا و پایین قرار می‌گیرد. دستگاه با اعمال فشار، ورق را به زاویه دلخواه خم می‌کند. اپراتور باید در حین کار، دقت کافی برای جلوگیری از تاب‌برداشتن یا ترک‌خوردن ورق را داشته باشد.

کنترل کیفیت و اصلاح نهایی

پس از خمکاری، باید قطعه از نظر زاویه، ابعاد، یکنواختی خم و کیفیت سطح بررسی شود. در صورت نیاز می‌توان خم را اصلاح یا با ابزارهای مناسب پرداخت کرد تا قطعه برای مصرف نهایی آماده شود.

یادگیری خمکاری ورق آهن نه‌تنها برای مشاغل صنعتی، بلکه برای کارگاه‌های کوچک، تعمیرکاران، و حتی هنرمندان حوزه فلزکاری کاربردی است. با رعایت اصول و استفاده از ابزار مناسب، می‌توان انواع خم‌های دقیق و حرفه‌ای را روی ورق‌های فلزی اجرا کرد.

فرمول خمکاری ورق چیست

در فرآیند خمکاری ورق، دقت در اندازه‌گیری و طراحی از اهمیت بالایی برخوردار است. زمانی که ورق فلزی خم می‌شود، فلز در ناحیه خم تغییر شکل می‌دهد؛ بخش بیرونی کشیده و بخش داخلی فشرده می‌شود. برای اینکه پس از خمکاری، قطعه نهایی دقیقاً با ابعاد مورد نظر منطبق باشد، باید از فرمول‌های دقیق مهندسی برای محاسبه طول خنثی، جبران‌سازی خم و طول باز ورق استفاده کرد. در این بخش با سوال فرمول‌های خمکاری ورق چیست آشنا می‌شویم.

فرمول خمکاری ورق Bend Allowance (طول جبران خم)

Bend Allowance یا جبران‌سازی خم، بخشی از طول ورق است که در ناحیه خم استفاده می‌شود و باید در طراحی لحاظ شود.

🔹 فرمول:

BA=180π​×A×(R+K×T)

که در آن:

• • $\text{BA}$: طول جبران خم (Bend Allowance)

  • $A$: زاویه خم (درجه)

  • $R$: شعاع خم داخلی (mm)

  • $T$: ضخامت ورق (mm)

  • $K$: فاکتور K یا K-Factor (بین 0.3 تا 0.5 برای بیشتر ورق‌ها)

فرمول خمکاری ورق Bend Deduction (کسر خم)

گاهی به‌جای اضافه کردن BA، از کسر خم (Bend Deduction) برای تعیین طول باز ورق استفاده می‌شود.

🔹 فرمول:

BD=2×(L−T×tan(2A​))−BA

که در آن:

• $L$: فاصله بین نقاط خم روی دو سمت ورق

• $BD$: مقدار کسر خم

• $T$: ضخامت ورق

• $A$: زاویه خم

• $BA$: جبران‌سازی خم از فرمول قبلی

محاسبه طول باز ورق (Flat Length)

برای اینکه بدانید قبل از خمکاری چه مقدار ورق نیاز دارید، باید طول باز را محاسبه کنید.

🔹 فرمول کلی:

$$\text{Flat Length}=\text{Total Outside Lengths}-\text{Bend Deduction}$$

یا در روش دیگر:

$$\text{Flat Length}=L1+L2+\text{BA}$$

که در آن:

• $L1$ و $L2$: طول‌های دو بخش مستقیم ورق در طرفین خم

• $BA$: جبران خم

K-Factor در خمکاری چیست؟

K-Factor نسبت فاصله خط خنثی تا سطح داخلی خم، به ضخامت کل ورق است.

K=Tt​

• $t$: فاصله از سطح داخلی تا خط خنثی

• $T$: ضخامت ورق

K-Factor معمولاً بین 0.3 تا 0.5 است و بستگی به نوع فلز، شعاع خم و نوع قالب دارد.

مثال عددی ساده

فرض کنید:

• ضخامت ورق: 2 میلی‌متر

• شعاع خم: 5 میلی‌متر

• زاویه خم: 90 درجه

• K-Factor: 0.33

BA=1803.14​×90×(5+0.33×2)=1.57×5.66≈8.89 میلی‌متر

یعنی طول خنثی برای خم 90 درجه برابر با 8.89 میلی‌متر خواهد بود.

جمع‌بندی: خمکاری ورق چیست

خمکاری ورق چیست؟ خمکاری ورق یکی از فرایندهای کلیدی در شکل‌دهی فلزات است که نقش مهمی در تولید قطعات صنعتی، سازه‌های فلزی و محصولات مصرفی دارد. این فرایند، امکان ایجاد اشکال و زوایای متنوع روی ورق‌های فلزی را بدون ایجاد ترک یا شکستگی فراهم می‌کند.

در این مقاله با مفاهیم پایه‌ای خمکاری ورق چیست، خمکاری ورق آهن، تاریخچه و اهمیت آن در صنعت، کاربردهای رایج در حوزه‌های مختلف، آشنایی با دستگاه‌های مورد استفاده، روش‌های آموزش خمکاری ورق و همچنین فرمول خمکاری ورق در طراحی و اجرای خم آشنا شدیم.

چه در صنعت ساختمان‌سازی، چه در خودروسازی یا صنایع تولید قطعات صنعتی، خمکاری ورق یک مهارت و فناوری ضروری محسوب می‌شود. یادگیری اصولی این فرآیند، به‌کارگیری تجهیزات مناسب و محاسبه صحیح زوایای خم از جمله عوامل کلیدی برای دستیابی به کیفیت بالا در محصولات نهایی است.

اگر به دنبال ورود به حوزه فلزکاری یا افزایش دقت و کیفیت در تولیدات خود هستید، درک عمیق‌تر از خمکاری ورق و مهارت در اجرای آن می‌تواند نقطه شروع مناسبی باشد.
