تیر ورق چیست؟ معرفی، کاربردها و مزایا

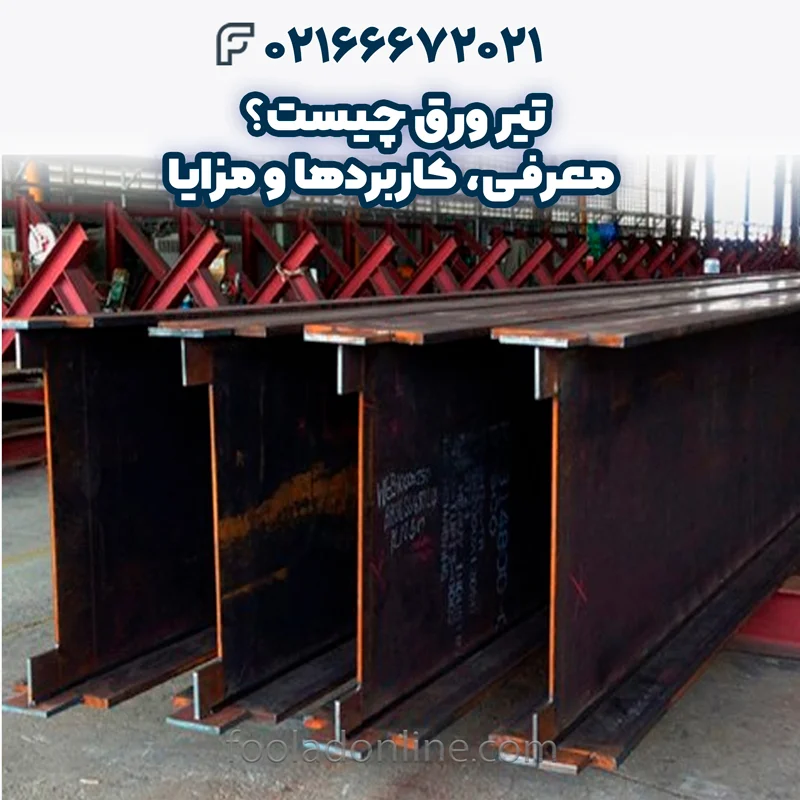

تیر ورق چیست؟ در مقاله قبل به بررسی خمکاری ورق چیست پرداختیم اما تیر ورق یکی از مقاطع فولادی پرکاربرد در سازه‌های فلزی است که به دلیل طراحی مناسب و استحکام بالا، نقش مهمی در افزایش مقاومت سازه‌ها ایفا می‌کند. در ساخت تیر ورق، جوشکاری دقیق و اصولی اهمیت ویژه‌ای دارد چرا که کیفیت جوش تأثیر مستقیمی بر عملکرد نهایی تیر خواهد داشت. طراحی تیر ورق باید بر اساس استانداردهای ساخت معتبر انجام شود تا علاوه بر تحمل بارهای سنگین، از نظر ایمنی و دوام نیز در سطح مطلوبی قرار گیرد. ابعاد تیر ورق معمولاً بر اساس نیاز پروژه و بارهای وارده تعیین می‌شود و می‌تواند در اندازه‌های مختلف با ضخامت‌ها و طول‌های متنوع تولید شود. مشخصات مقاطع تیر ورق از جمله ارتفاع بال، ضخامت جان و بال‌ها، و طول کل تیر، باید مطابق با استانداردهای ملی و بین‌المللی باشد تا سازه‌ای مقاوم و ایمن ایجاد گردد.
انواع تیر ورق چیست و کاربردهای هر کدام
تیر ورق چیست؟ تیر ورق‌ها به دلیل انعطاف‌پذیری در طراحی و قابلیت ساخت در اندازه‌ها و ضخامت‌های مختلف، انواع متعددی دارند که هر کدام در پروژه‌های خاصی کاربرد ویژه‌ای دارند. مهم‌ترین انواع تیر ورق عبارت‌اند از:
تیر ورق ساده (تیر ورق معمولی)
این نوع تیر ورق از یک ورق جان و دو بال تشکیل شده که به صورت مستقیم و ساده جوشکاری شده‌اند. تیر ورق ساده معمولاً در سازه‌های سبک‌تر یا جایی که بارهای متوسط اعمال می‌شود، استفاده می‌شود. از مزایای آن می‌توان به هزینه ساخت پایین و سرعت نصب بالا اشاره کرد.
تیر ورق تقویت شده
در این نوع تیر ورق، علاوه بر ورق جان و بال‌ها، از تقویت‌کننده‌ها (Stiffeners) برای جلوگیری از کمانش جان و افزایش مقاومت تیر استفاده می‌شود. این تیرها بیشتر در سازه‌های سنگین و پروژه‌های بزرگ صنعتی کاربرد دارند که بارهای زیاد و نیروهای پیچیده‌ای وارد می‌شود.
تیر ورق مرکب
در برخی پروژه‌ها، چند تیر ورق به صورت ترکیبی و به کمک صفحات و اتصالات مخصوص به هم متصل می‌شوند تا بتوانند بارهای بسیار سنگین را تحمل کنند. این نوع تیر ورق بیشتر در پل‌ها، سوله‌ها و ساختمان‌های بلند مرتبه کاربرد دارد.
تیر ورق با صفحه انتهایی (تیر ورق اتصال)

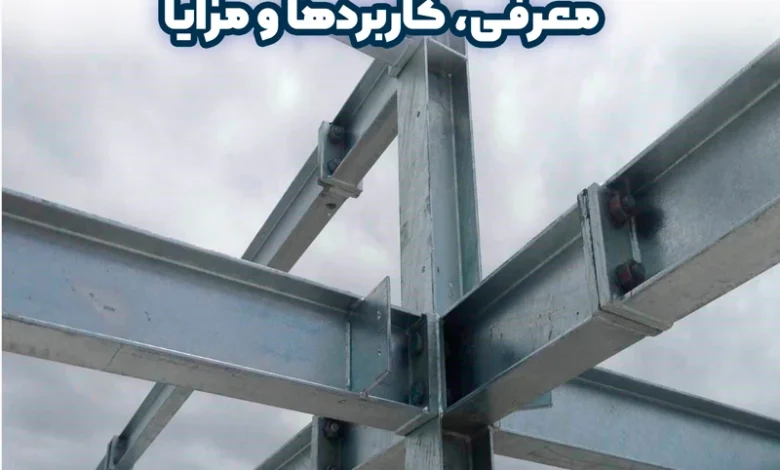

این نوع تیر ورق‌ها دارای صفحه‌های انتهایی هستند که برای اتصال به ستون‌ها یا دیگر اعضای سازه استفاده می‌شوند. این صفحات امکان ایجاد اتصالات محکم و سریع را فراهم می‌کنند و در پروژه‌های صنعتی و ساختمانی کاربرد وسیعی دارند.
مزایای استفاده از تیر ورق چیست
تیر ورق چیست؟ استفاده از تیر ورق در سازه‌ها به دلیل ویژگی‌های منحصربه‌فردی که دارد، روز به روز بیشتر مورد توجه مهندسان و سازندگان قرار می‌گیرد. یکی از اصلی‌ترین مزایای تیر ورق، امکان طراحی و تولید آن در ابعاد و ضخامت‌های مختلف است که باعث می‌شود بتوان به‌خوبی آن را با نیازهای خاص هر پروژه منطبق کرد. این قابلیت انعطاف‌پذیری در طراحی، به سازه اجازه می‌دهد تا بارهای سنگین و نیروهای پیچیده را به‌خوبی تحمل کند، بدون اینکه نیاز به استفاده از مقاطع فولادی بسیار سنگین و حجیم باشد. علاوه بر این، تیر ورق‌ها به‌دلیل ساختار ویژه خود، مقاومت بسیار خوبی در برابر خمش و برش دارند که این امر موجب افزایش ایمنی و دوام سازه می‌شود. فرایند ساخت تیر ورق‌ها نیز با استفاده از جوشکاری‌های دقیق و استاندارد انجام می‌گیرد که علاوه بر تضمین کیفیت، سرعت اجرای پروژه‌ها را نیز افزایش می‌دهد. از سوی دیگر، به دلیل سبک‌تر بودن نسبت به برخی مقاطع فولادی مشابه، تیر ورق‌ها باعث کاهش وزن کلی سازه شده و در نتیجه هزینه‌های حمل و نقل و نصب نیز کاهش می‌یابد. این موضوع به‌ویژه در پروژه‌های بزرگ و صنعتی اهمیت زیادی دارد. همچنین، قابلیت تعمیر و تعویض آسان تیر ورق‌ها در صورت نیاز، یکی دیگر از مزایایی است که به طول عمر سازه کمک می‌کند. به طور کلی، تیر ورق با ترکیب استحکام بالا، انعطاف در طراحی، و سهولت در نصب و نگهداری، گزینه‌ای اقتصادی و کارآمد برای استفاده در انواع سازه‌های فلزی به شمار می‌رود.
طراحی جوش تیر ورق
تیر ورق چیست؟ طراحی جوش تیر ورق یکی از مراحل بسیار حساس و مهم در فرآیند ساخت این نوع مقاطع فولادی به شمار می‌آید، چرا که کیفیت و استحکام جوش‌ها تاثیر مستقیم بر عملکرد نهایی سازه دارد. در واقع، جوشکاری بخش‌های مختلف تیر ورق از جمله بال‌ها، جان و تقویت‌کننده‌ها باید به گونه‌ای انجام شود که بارهای وارد شده به تیر به طور یکنواخت و بدون ایجاد نقاط ضعف منتقل شوند. برای این منظور، طراحی جوش نیازمند رعایت استانداردهای بین‌المللی و ملی است که به دقت نحوه اجرای جوش، نوع جوش (مانند جوش گوشه، جوش فیله یا جوش شیاری) و اندازه‌های مناسب آن را تعیین می‌کنند.
از طرفی، در طراحی جوش تیر ورق باید به نوع فولاد مصرفی، ضخامت ورق‌ها و شرایط کاری سازه توجه ویژه‌ای داشت. به عنوان مثال، در تیر ورق‌هایی که بارهای دینامیکی یا ضربه‌ای متحمل می‌شوند، باید جوش‌ها به گونه‌ای طراحی شوند که مقاومت کافی در برابر خستگی و ترک‌خوردگی داشته باشند. همچنین، کنترل کیفیت جوش با استفاده از آزمایش‌های غیرمخرب مانند رادیوگرافی و اولتراسونیک از اهمیت بالایی برخوردار است تا اطمینان حاصل شود که هیچ نقص داخلی یا سطحی در جوش‌ها وجود ندارد.
علاوه بر این، طراحی جوش باید به گونه‌ای انجام شود که از تمرکز تنش‌ها در نقاط اتصال جلوگیری شود. استفاده از تقویت‌کننده‌ها و طراحی مناسب گوشه‌ها در تیر ورق به توزیع بهتر بار و کاهش احتمال شکست کمک می‌کند. در نهایت، طراحی اصولی جوشکاری علاوه بر افزایش عمر مفید تیر ورق، باعث کاهش هزینه‌های تعمیر و نگهداری سازه در طولانی‌مدت می‌شود.
استاندارد ساخت تیر ورق چیست
تیر ورق چیست؟ استاندارد ساخت تیر ورق نقش حیاتی در تضمین کیفیت، ایمنی و عملکرد مطلوب این مقاطع فولادی در سازه‌ها دارد. به دلیل اهمیت تحمل بارهای سنگین و شرایط سخت کاری، تیر ورق‌ها باید مطابق با استانداردهای ملی و بین‌المللی تولید شوند تا از بروز نقص‌ها و مشکلات احتمالی جلوگیری شود. این استانداردها علاوه بر تعیین ابعاد و مشخصات فنی تیر ورق، شرایط مربوط به فرآیند ساخت، جوشکاری، کنترل کیفیت و آزمایش‌های لازم را نیز مشخص می‌کنند.
یکی از مهم‌ترین استانداردهای مورد استفاده در ساخت تیر ورق، استانداردهای ASTM (انجمن آزمایش و مواد آمریکا) و EN (استانداردهای اروپایی) است که در آن‌ها جزئیات دقیقی درباره نوع فولاد، ضخامت ورق‌ها، روش‌های جوشکاری و تست‌های غیرمخرب آورده شده است. در ایران نیز استاندارد ملی مانند ISIRI 3132 و 3133 به عنوان مرجع برای تولید و کنترل تیر ورق شناخته می‌شوند.
استانداردهای ساخت تیر ورق شامل الزاماتی مانند حداقل مقاومت کششی فولاد، ضخامت حداقلی جان و بال‌ها، الزامات مربوط به جوشکاری و تست‌های کنترلی است. رعایت این استانداردها باعث می‌شود تیر ورق‌ها دارای یکنواختی ابعادی و کیفیت ساخت بالا باشند و در برابر نیروهای وارده، عملکرد مناسبی ارائه دهند.
کنترل کیفیت در طول فرآیند ساخت نیز بر اساس استانداردها انجام می‌شود و شامل بازرسی‌های چشمی، تست‌های مکانیکی و آزمون‌های غیرمخرب مانند اولتراسونیک و رادیوگرافی می‌شود تا از وجود نقص‌های احتمالی در جوش‌ها و ورق‌ها جلوگیری شود.
در نهایت، تولید تیر ورق بر اساس استانداردهای معتبر، نه تنها ایمنی سازه را تضمین می‌کند، بلکه باعث افزایش طول عمر و کاهش هزینه‌های نگهداری و تعمیرات نیز می‌شود.
ابعاد تیر ورق چیست
تیر ورق چیست؟ ابعاد تیر ورق یکی از عوامل کلیدی در تعیین مقاومت، استحکام و کاربرد این مقاطع فولادی در سازه‌ها به شمار می‌آید. تیر ورق از سه بخش اصلی تشکیل شده است: بال‌ها، جان و طول کلی تیر، که هر کدام با توجه به نیازهای پروژه و بارگذاری‌های مورد نظر در ابعاد مختلف طراحی و ساخته می‌شوند.
ارتفاع تیر ورق معمولاً بر اساس ضخامت و عرض ورق جان تعیین می‌شود و می‌تواند از چند ده سانتی‌متر تا چند متر متغیر باشد. عرض و ضخامت بال‌ها نیز با توجه به میزان بار خمشی که تیر باید تحمل کند، انتخاب می‌شوند؛ هرچه بار بیشتر باشد، ضخامت و عرض بال‌ها نیز افزایش می‌یابد تا مقاومت کافی تامین شود. طول تیر ورق نیز بسته به فاصله بین تکیه‌گاه‌ها و طراحی سازه متغیر است و می‌تواند از چند متر تا چند ده متر باشد.
استانداردهای ساخت تیر ورق، ابعاد حداقلی و حداکثری برای بال‌ها و جان را مشخص می‌کنند تا سازه از نظر استحکام و ایمنی در شرایط مطلوب باشد. علاوه بر این، توجه به تناسب ابعاد جان و بال‌ها اهمیت ویژه‌ای دارد، زیرا این نسبت مستقیماً بر عملکرد تیر ورق در برابر خمش و برش تأثیر می‌گذارد.
در پروژه‌های مختلف، مهندسان سازه با توجه به نوع بارگذاری و شرایط محیطی، ابعاد تیر ورق را طراحی می‌کنند تا ضمن کاهش وزن سازه، استحکام و دوام لازم تأمین شود. به این ترتیب، انتخاب صحیح ابعاد تیر ورق یکی از عوامل مهم در بهینه‌سازی هزینه و کیفیت نهایی سازه محسوب می‌شود.
مشخصات مقاطع تیر ورق چیست
تیر ورق چیست؟ مشخصات مقاطع تیر ورق از اهمیت بالایی برخوردار است زیرا این مشخصات تعیین‌کننده عملکرد، مقاومت و دوام تیر در سازه‌های فلزی می‌باشد. مقطع تیر ورق معمولاً شامل سه بخش اصلی است: بال‌ها، جان و تقویت‌کننده‌ها که هر کدام ویژگی‌های خاصی دارند و با توجه به نوع پروژه طراحی می‌شوند.
ارتفاع مقطع یا ارتفاع کل تیر ورق، یکی از مهم‌ترین مشخصات است که تأثیر مستقیم بر ظرفیت خمشی تیر دارد. این ارتفاع معمولا برابر با طول ورق جان است و بسته به نیاز بارگذاری، می‌تواند متغیر باشد. ضخامت جان ورق نیز مشخصه‌ای کلیدی است که باید به اندازه کافی باشد تا نیروهای برشی وارده را تحمل کند و از کمانش جان جلوگیری نماید.
عرض و ضخامت بال‌ها نیز از دیگر مشخصات مهم هستند که وظیفه تحمل تنش‌های خمشی را بر عهده دارند. هر چه عرض و ضخامت بال‌ها بیشتر باشد، مقاومت تیر ورق در برابر خمش افزایش می‌یابد. در برخی از تیر ورق‌ها، برای افزایش مقاومت جان، تقویت‌کننده‌هایی به شکل ورق‌های عمودی یا مورب در جان نصب می‌شوند که این امر باعث افزایش پایداری و جلوگیری از کمانش جان می‌گردد.
علاوه بر ابعاد هندسی، مشخصات مکانیکی مانند مقاومت تسلیم، مقاومت کششی و خواص جوشکاری نیز از اهمیت ویژه‌ای برخوردارند که باید مطابق با استانداردهای فنی و مواد مورد استفاده تعیین شوند.
مشخصات مقاطع تیر ورق معمولاً در قالب نقشه‌های فنی و جداول استاندارد ارائه می‌شوند تا مهندسان بتوانند بر اساس نیازهای سازه‌ای، بهترین نوع و اندازه را انتخاب کنند. این مشخصات نه تنها به بهبود کیفیت ساخت کمک می‌کنند، بلکه موجب بهینه‌سازی وزن و هزینه نهایی سازه نیز می‌شوند.
جمع‌بندی: تیر ورق چیست
تیر ورق چیست؟ تیر ورق یکی از مقاطع فولادی حیاتی و کاربردی در صنعت ساخت و ساز است که به دلیل ویژگی‌های منحصربه‌فردی مانند انعطاف‌پذیری در طراحی، مقاومت بالا و قابلیت تحمل بارهای سنگین، جایگاه ویژه‌ای در مهندسی سازه دارد. از اجزای اصلی تیر ورق می‌توان به بال‌ها، جان، جوش‌ها و در برخی موارد تقویت‌کننده‌ها اشاره کرد که هر کدام نقشی اساسی در استحکام و عملکرد سازه ایفا می‌کنند. طراحی دقیق جوش و رعایت استانداردهای ساخت، از عوامل کلیدی در تضمین کیفیت و دوام تیر ورق به شمار می‌رود.
ابعاد و مشخصات مقاطع تیر ورق بر اساس نیازهای پروژه و بارگذاری‌های مختلف تعیین می‌شود و انتخاب صحیح آن‌ها تأثیر مستقیم بر ایمنی و کارایی سازه دارد. همچنین، تیر ورق‌ها در انواع مختلفی تولید می‌شوند که هر یک کاربردهای خاص خود را دارند و می‌توانند در ساختمان‌ها، پل‌ها، سازه‌های صنعتی و سایر پروژه‌های عمرانی مورد استفاده قرار گیرند.
در نهایت، استفاده از تیر ورق با رعایت استانداردهای فنی و کیفیت ساخت، نه تنها به افزایش استحکام و پایداری سازه کمک می‌کند بلکه باعث بهینه‌سازی هزینه‌ها و سهولت در نصب و نگهداری نیز می‌شود. به همین دلیل، آشنایی کامل با ویژگی‌ها و مشخصات تیر ورق برای مهندسان و سازندگان از اهمیت بالایی برخوردار است تا بتوانند بهترین انتخاب را برای پروژه‌های خود داشته باشند.
